引言

这篇文章将介绍关于神经网络的相关知识，包括神经网络的搭建，和一些神经网络操作

一. 神经网络的搭建

神经网络的搭建类似于创建一个类，但是与普通类不同的是，神经网络的搭建需要我们继承 nn.Module 这个类

继承完类之后再写__init__初始化函数和__forward__函数

其中__init__函数需要调用父类的继承方法，并且写一些关于神经网络的功能

而__forward__函数则是用于返回通过此神经网络后的值

这里给出一个简单的例子

from torch import nn


class Mzk(nn.Module):
    def __init__(self):
        super(Mzk, self).__init__()

    def forward(self, x):
        out = x + 1
        return out

mzk = Mzk()
x = 1
print(mzk(x))

这个神经网络的意思就是将输入值+1

二. 卷积操作

• 1. 含义

首先要了解什么叫做卷积操作

假设这里有一个3 * 3的数组作为卷积核，一个5 * 5的数组作为被卷积对象，我们现在对它进行卷积操作，就相当于把它们对应的数字相乘然后相加，这里给出一个视频举例

这里给出代码演示：

#卷积操作
input = torch.tensor([[1, 2, 0, 3, 1],
                      [0, 1, 2, 3, 1],
                      [1, 2, 1, 0, 0],
                      [5, 2, 3, 1, 1],
                      [2, 1, 0, 1, 1]])

kernel = torch.tensor([[1, 2, 1],
                       [0, 1, 0],
                       [2, 1, 0]])

input = torch.reshape(input, (1, 1, 5, 5))
kernel = torch.reshape(kernel, (1, 1, 3, 3))

convd = F.conv2d(input, kernel, stride = 1)

print(convd)

注意：因为 PyTorch 的 conv2d 要求输入数据和卷积核都是四维张量，而最初创建的是二维张量，所以要进行reshape操作

• 2. 卷积参数

卷积层分为很多种，最常用的是nn.Conv2d，所以在这里主要介绍关于nn.Conv2d的知识

首先我们先看它所有的参数

nn.Conv2d(
    in_channels,
    out_channels,
    kernel_size,
    stride=1,
    padding=0,
    dilation=1,
    groups=1,
    bias=True,
    padding_mode='zeros',
    device=None,
    dtype=None
)

可以看到它的参数是比较多的，但是对于新手而言，着重掌握前五个参数即可，后面的参数用处不大

a. in_channels 和 out_channels

这两个是必写的参数，代表写入数据的通道数和输出数据的通道数

b. kernel_size

这个表示卷积核的大小，如果写3就是3*3大小的卷积核

c. stride

这个代表卷积核每次移动的步长，例如上面视频演示的，步长就是1

d. padding

在输入边缘补充的像素值，如果卷积核走到边缘就没有值了，这时可以采用padding进行补值继续计算

• 3. 建立卷积网络

这里直接给出代码，搭建的方式与上文类似

class Mzk(nn.Module):
    def __init__(self):
        super(Mzk, self).__init__()
        self.conv = nn.Conv2d(in_channels = 3, out_channels = 3, kernel_size = 3, padding = 0)

    def forward(self, x):
        x = self.conv(x)
        return x

这里给出的双通道都是3，是因为图片一般都是三通道

• 4. 实例

这里给出实例代码，但也就是多了导入数据的数据，注意这里面的数据集是我提前下好了的，不要直接复制粘贴我的代码使用

import torch
import torch.nn.functional as F
from torch import nn
from torch.utils.tensorboard import SummaryWriter
from torchvision import transforms
import torchvision

#卷积层操作
writer = SummaryWriter("logs")
transform_set = transforms.Compose([transforms.ToTensor(), transforms.Resize([32, 32])])

data_set = torchvision.datasets.ImageFolder(root = "data/train", transform = transform_set)

data_loader = torch.utils.data.DataLoader(dataset = data_set, batch_size = 64, shuffle = True, drop_last = True)

class Mzk(nn.Module):
    def __init__(self):
        super(Mzk, self).__init__()
        self.conv = nn.Conv2d(in_channels = 3, out_channels = 3, kernel_size = 3, padding = 0)

    def forward(self, x):
        x = self.conv(x)
        return x
mzk = Mzk()

step = 0
for data in data_loader:
    imgs, labels = data
    writer.add_images("input", imgs, step)
    output = mzk.forward(imgs)
    writer.add_images("output", output, step)
    step += 1

writer.close()

三. 最大池化

• 1. 含义

最大池化的意义是给定一个数列范围，在这个范围内寻找最大的像素值，取出作为输出值

同样的，假设这里有一个3 * 3的数组作为池化核，一个5 * 5的数组作为被池化对象，我们现在对它进行最大池化操作

• 2. 参数

最大池化最常用的是 nn.MaxPool2d，同样的我们来看一看它的参数

nn.MaxPool2d(
    kernel_size,
    stride=None,
    padding=0,
    dilation=1,
    return_indices=False,
    ceil_mode=False
)

我们可以发现这里的参数其实和 nn.Conv2d 是差不多的，这里我就解释一下没有解释过的参数

a. dilation

控制窗口采样位置的间隔，这里给出一个视频进行演示

b. ceil_mode

用于控制计算输出特征图尺寸时，是否采用向上取整的规则，例如如果是2.6，ceil_mode = Ture，那么输出的结果就会是3

• 3. 搭建最大池化网络

同样的，这里直接给出代码

class Mzk(nn.Module):
    def __init__(self):
        super(Mzk, self).__init__()
        self.maxpool = nn.MaxPool2d(kernel_size=3,  ceil_mode=False)

    def forward(self, x):
        output = self.maxpool(x)
        return output

• 4. 实例演示

from torch import nn
import torchvision.transforms as transforms
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriter
from torchvision.datasets import ImageFolder

class Mzk(nn.Module):
    def __init__(self):
        super(Mzk, self).__init__()
        self.maxpool = nn.MaxPool2d(kernel_size=3,  ceil_mode=False)

    def forward(self, x):
        output = self.maxpool(x)
        return output
mzk = Mzk()

#导入数据
transform_set = transforms.Compose([transforms.ToTensor(),transforms.Resize([32, 32])])
#resize会影响池化结果

dataset = ImageFolder(root="./data/train", transform=transform_set)
dataloader = DataLoader(dataset=dataset, batch_size=64, shuffle=True, num_workers=0)

writer = SummaryWriter("maxpool2d")

step = 0
for data in dataloader:
    imgs, labels = data
    writer.add_images("input", imgs, step)
    output = mzk(imgs)
    writer.add_images("output", output, step)
    print(imgs.shape)
    print(output.shape)
    step += 1

writer.close()

四. 如何计算输出框架大小

虽然输出的框架大小可以由计算机直接计算得到，但是有些时候也需要我们手动去进行计算，这里给出公式

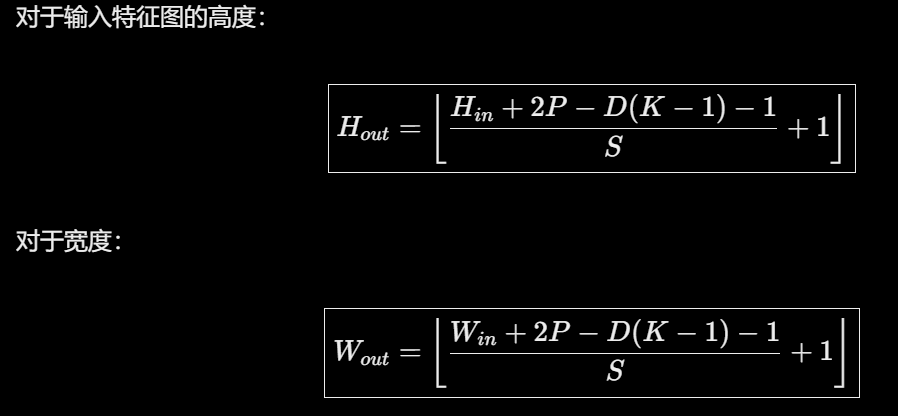

• 1. 卷积层 nn.Conv2d 的输出尺寸公式

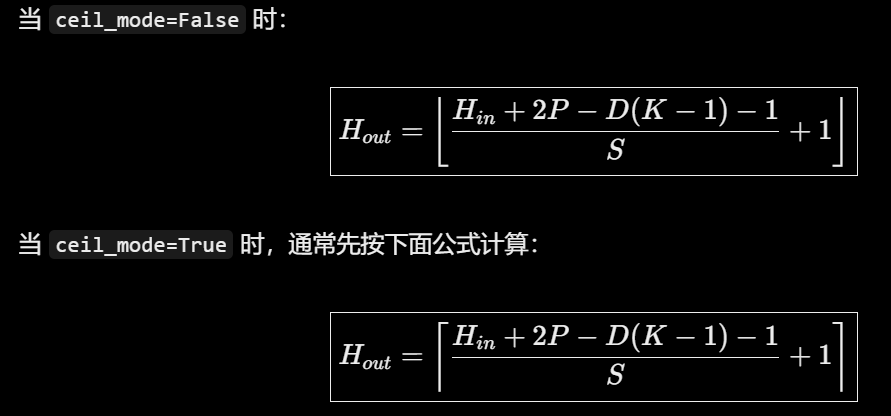

• 2. 最大池化层 nn.MaxPool2d 的输出尺寸公式

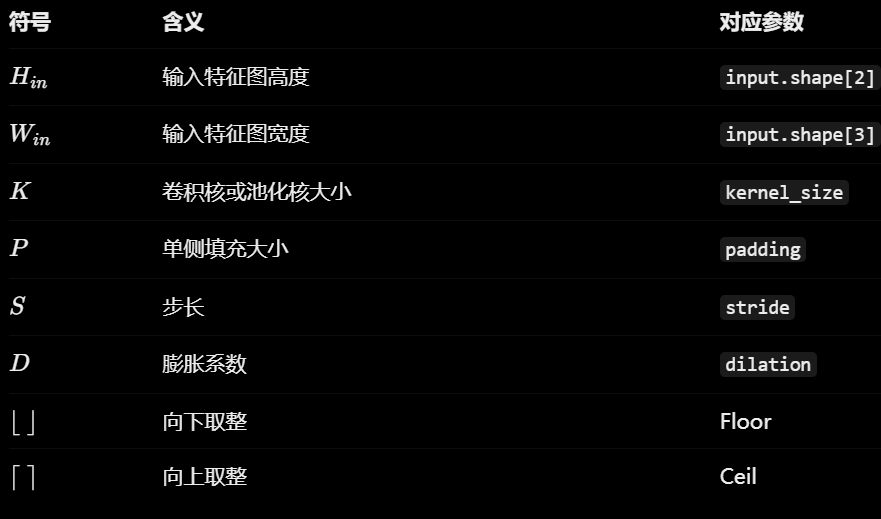

• 3. 各种符号的含义

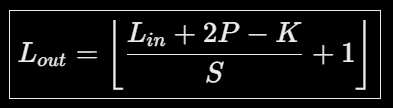

• 4. 最常用的简化公式

五. 非线性激活

这里介绍两个非线性激活的网络模型

• 1. ReuL

它的功能是 input 中小于0的截断输出0，大于0的正常输出

这里给出一个视频：

这里介绍关于 ReuL 仅有的一个参数：inplace

当赋值为False时，ReuL不会改变原变量

当赋值为True时，ReuL会改变原变量

例如：

#mzk是关于ReLU的一个网络

output = mzk(input)

#如果inplace = False
input不会改变
#如果inplace = True
input也会改变为经过RelU的结果

• 2. sigmoid

作用是把每个输入数值压缩到 0～1 之间，同时给网络加入非线性

公式如下：

作用是使用方法与ReuL相同

• 3. 实例

这里给出使用非线性网络模型的代码

import torchvision
from torch import nn
from torch.utils.tensorboard import SummaryWriter
from torchvision import transforms
import torch

#数据导入
transform_set = transforms.Compose([transforms.ToTensor(),transforms.Resize([32, 32])])
dataset1 = torchvision.datasets.ImageFolder(root='./data',transform= transform_set)
dataloader = torch.utils.data.DataLoader(dataset1,batch_size=64,shuffle=True,num_workers=0)

writer = SummaryWriter('logs')

class Net(nn.Module):
    def __init__(self):
        super(Net,self).__init__()
        self.relu1 = nn.ReLU()
        self.sigmoid1 = nn.Sigmoid()

    def forward(self,x):
        x = self.relu1(x)
        x = self.sigmoid1(x)
        return x

mzk = Net()

step = 0
for data in dataloader:
    imgs, labels = data
    writer.add_images("input", imgs, step)
    output = mzk(imgs)
    writer.add_images("output", output, step)
    step += 1

writer.close()

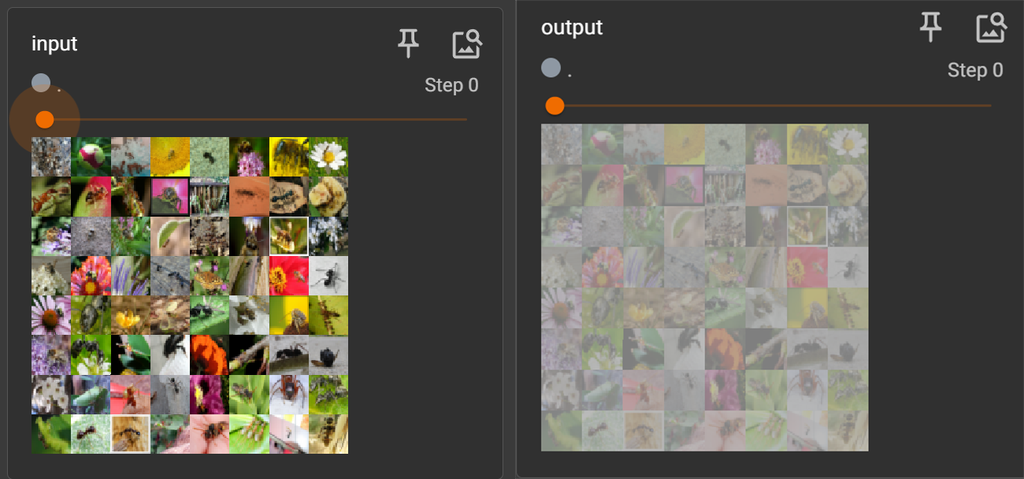

这里是进行处理后的结果（作为原图）

六. 线性层及其他层

这里给几个线性层的例子，具体使用方法与非线性层是几乎相同的，重点讲解一下 Linear 线性层

• BatchNormzd层

作用：每个通道的 batch 维度做归一化，把均值压回 0、方差压回 1，再用可学习的 γ、β 恢复表达能力

使用场景：CNN 图像分类

• Recurrent层

作用：逐时间步处理序列，靠隐藏状态 h 把上一步的信息传给下一步，因此天然建模时序依赖

使用场景：视频动作识别、逐帧文本识别

• Transformer层

作用：用自注意力让序列中任意两个位置直接建立联系，再用前馈网络做非线性变换，天然并行、适合长程依赖

使用场景：NLP 任务的事实标准：BERT、GPT 类的编码/解码骨干，处理长文本依赖

• Dropout层

作用：训练时按概率 p 随机把一部分神经元置零，强迫网络不依赖某几个特定神经元，相当于一种正则化，能缓解过拟合

使用场景：训练集较小、模型容量偏大时，防止过拟合

• Linear层

作用：把输入的通道数（或特征维度）映射到指定的输出维度，本身不含非线性表达能力

使用场景：几乎所有神经网络的末端输出层（分类、回归）和特征提取层（MLP、Transformer 的 FFN、卷积网络的 1×1 卷积等价形式），用于升维、降维和维度对齐

它的参数包含两个，第一个为输入通道，第二个为输出通道

这里给出一个使用的例子：

import torch
import torchvision
from torch import nn
from torch.nn import Linear, Flatten
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriter

dataset = torchvision.datasets.CIFAR10(
    root=r"D:\pytorch练习\data",
    train=False,
    transform=torchvision.transforms.ToTensor(),
    download=False
)

dataloader = DataLoader(dataset, batch_size=64, shuffle=False, num_workers=0)



class Mzk(nn.Module):
    def __init__(self):
        super(Mzk, self).__init__()
        self.linear1 = Linear(196608, 10)

    def forward(self, x):
        x = self.linear1(x)
        return x
mzk = Mzk()

writer = SummaryWriter("linear")

step = 0

for data in dataloader:
    imgs, labels = data
    writer.add_images("imgs", imgs, step)
    print(imgs.shape)
    output = torch.flatten(imgs)
    print(output.shape)
    output = mzk(output)
    print(output.shape)
    step += 1

writer.close()

这里相当于把 CIFAR10 这个数据集的图片展平后再进行线性变化，这样可以更全面的提取特征值

七. 实战

• 1. CIFAR10 的分类 model

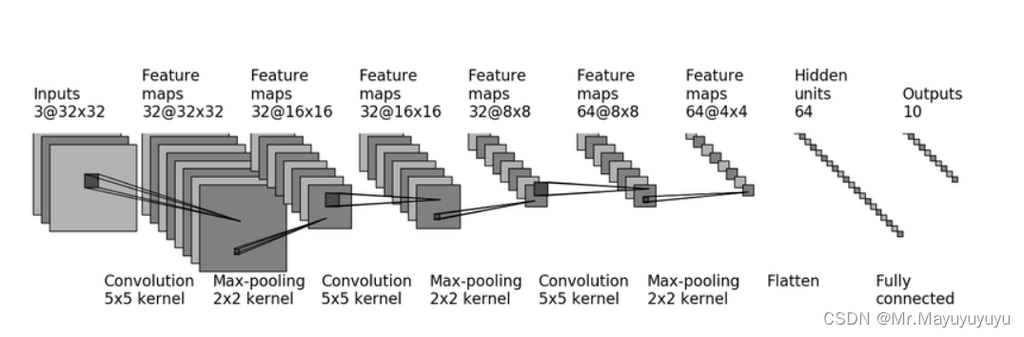

这里写一个关于 CIFAR10 的分类 model，这里是结构图：

而我们的目标就是搭建这样的一个神经网络，其实并不难，只需要根据图中给定的参数，注意输入输出的通道数就可以成功搭建了，这里是搭建出的神经网络代码：

class MZK(nn.Module):
    def __init__(self):
        super(MZK, self).__init__()

        super().__init__(*args, **kwargs)
        conv1 = Conv2d(3, 32, 5, padding=2),
        maxpool1 = (MaxPool2d(2),)
        conv2 = Conv2d(32, 32, 5, padding=2),
        maxpool2 = MaxPool2d(2),
        conv3 = Conv2d(32, 64, 5, padding=2),
        maxpool3 = MaxPool2d(2),
        flaten = Flatten(),
        linear1 = Linear(64 * 64 * 4, 64),
        linear2 = Linear(64, 10)


    def forward(self, x):
        out = self.conv1(x)
        out = self.maxpool1(out)
        out = self.conv2(out)
        out = self.maxpool2(out)
        out = self.conv3(out)
        out = self.flaten(out)
        out = self.linear1(out)
        out = self.linear2(out)
        return out

这里举第一个网络结构作为例子讲解：

第一个卷积层，要求输入的图片为 3*32*32，而输出位 32*32*32，卷积核大小为 5*5

因此第一个参数输入通道数为3，第二个参数输出通道为32，第三个参数卷积核大小为5

因为输出的图片尺寸为 32*32，通过上述的长宽计算公式计算可知，padding要为2

这样就完成了第一个卷积层结构的搭建，后面的搭建也相似

• 2. Sequential用法

上述的神经网络看起来是十分的冗杂的，例如每一个网络结构都要创造一个变量，那有什么方法可以解决吗

只要利用 Sequential 就可以将这些网络结构整理在一起，类似于 transforms 中的 Compose

使用方法也很简单，参数就是这些网络结构，用逗号分隔开就可以了，例子如下：

class MZK(nn.Module):
    def __init__(self):
        super(MZK, self).__init__()
        self.model1 = Sequential(
            Conv2d(3, 32, 5, padding=2),
            MaxPool2d(2),
            Conv2d(32, 32, 5, padding=2),
            MaxPool2d(2),
            Conv2d(32, 64, 5, padding=2),
            MaxPool2d(2),
            Flatten(),
            Linear(1024, 64),
            Linear(64, 10)
        )

    def forward(self, x):
        x = self.model1(x)
        return x

• 3. writer.add_graph

如果你想在 tensorboard 上更直观观看网络模型的架构，可以使用 writer.add_graph

writer.add_grap 的第一个参数为网络模型，第二个参数为能够跑通对应网络模型的数据

这里利用我们在上面写的 CIFAR10 的分类model 作为例子查看

mzk = MZK()
print(mzk)
input = torch.ones((64, 3, 32, 32))
output = mzk(input)
print(output.shape)

writer = SummaryWriter("./logs_seq")
writer.add_graph(mzk, input)
writer.close()

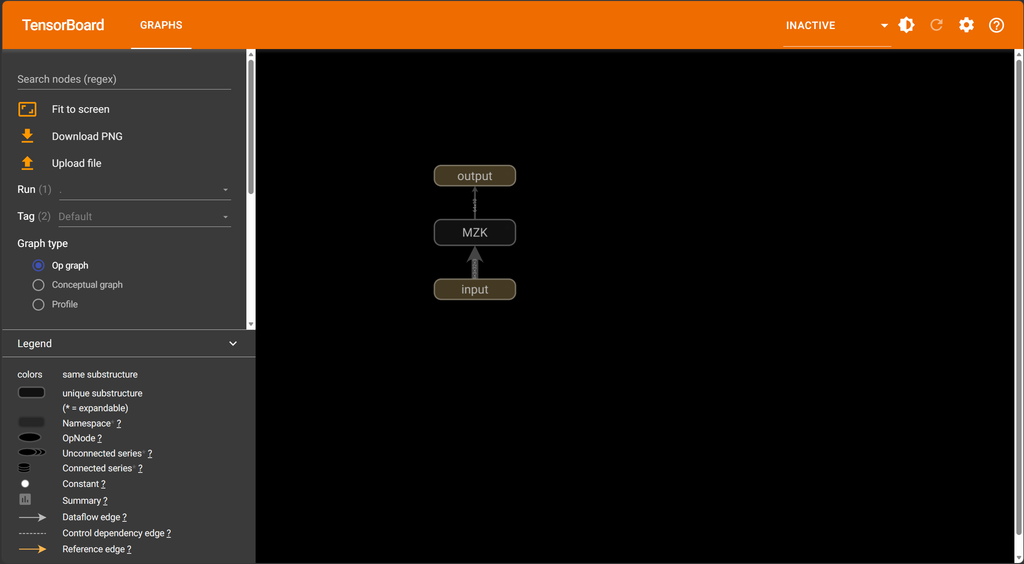

打开 tensorboard 后呈现的是这样

我们可以双击其中的方框进行查看更细致的结构，例如这里我双击网络模型MZK

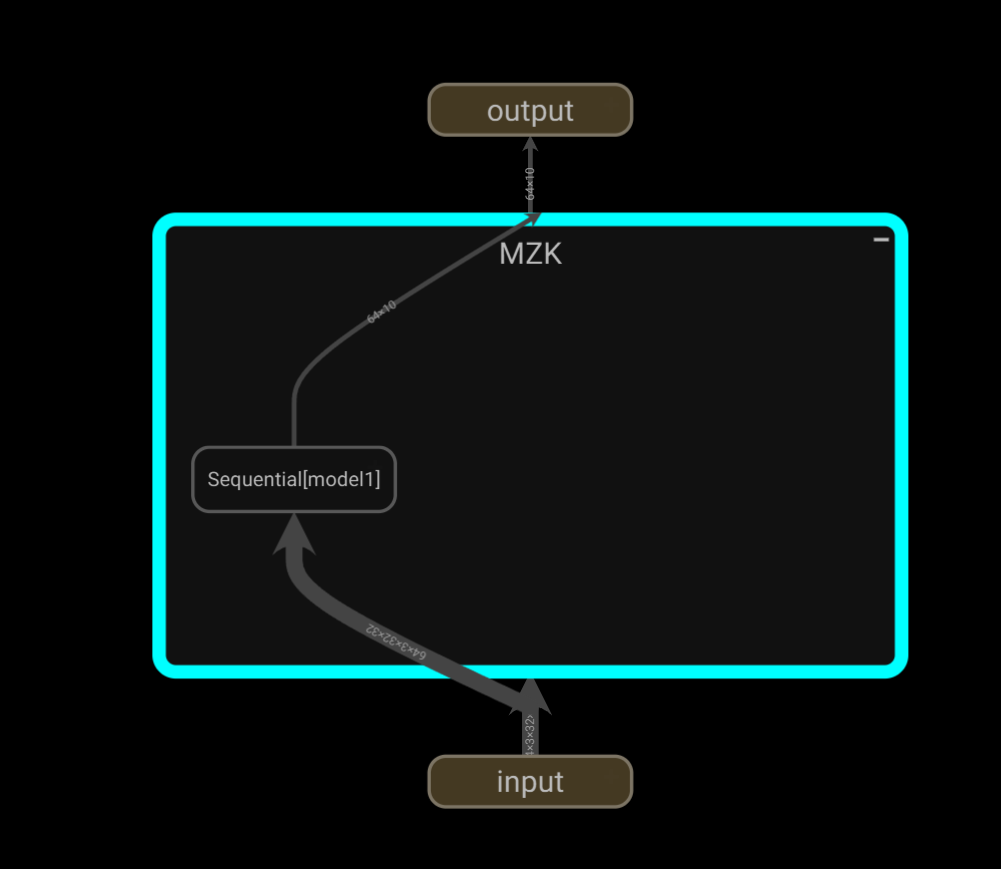

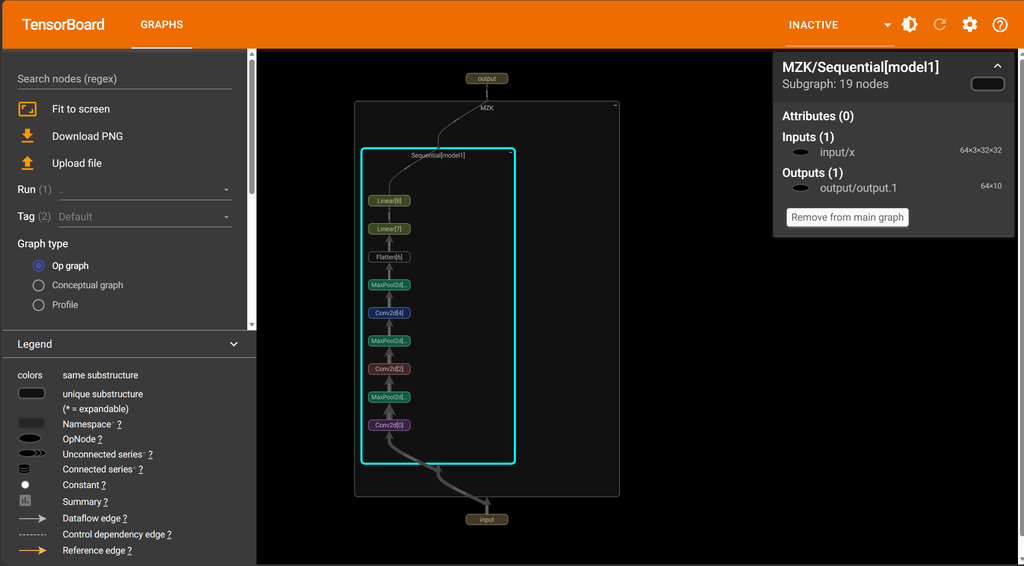

可以得到它的运行过程，再双击一次可以得到具体的网络框架：

总结

这就是关于 Pytorch 神经网络需要学习的所有基础知识了，可以帮助我们更好的学习和观看其他网络模型的代码

另外，这里给出关于 CIFAR10数据集的下载链接，因为官方下载很慢：

CIFAR10数据集下载链接
